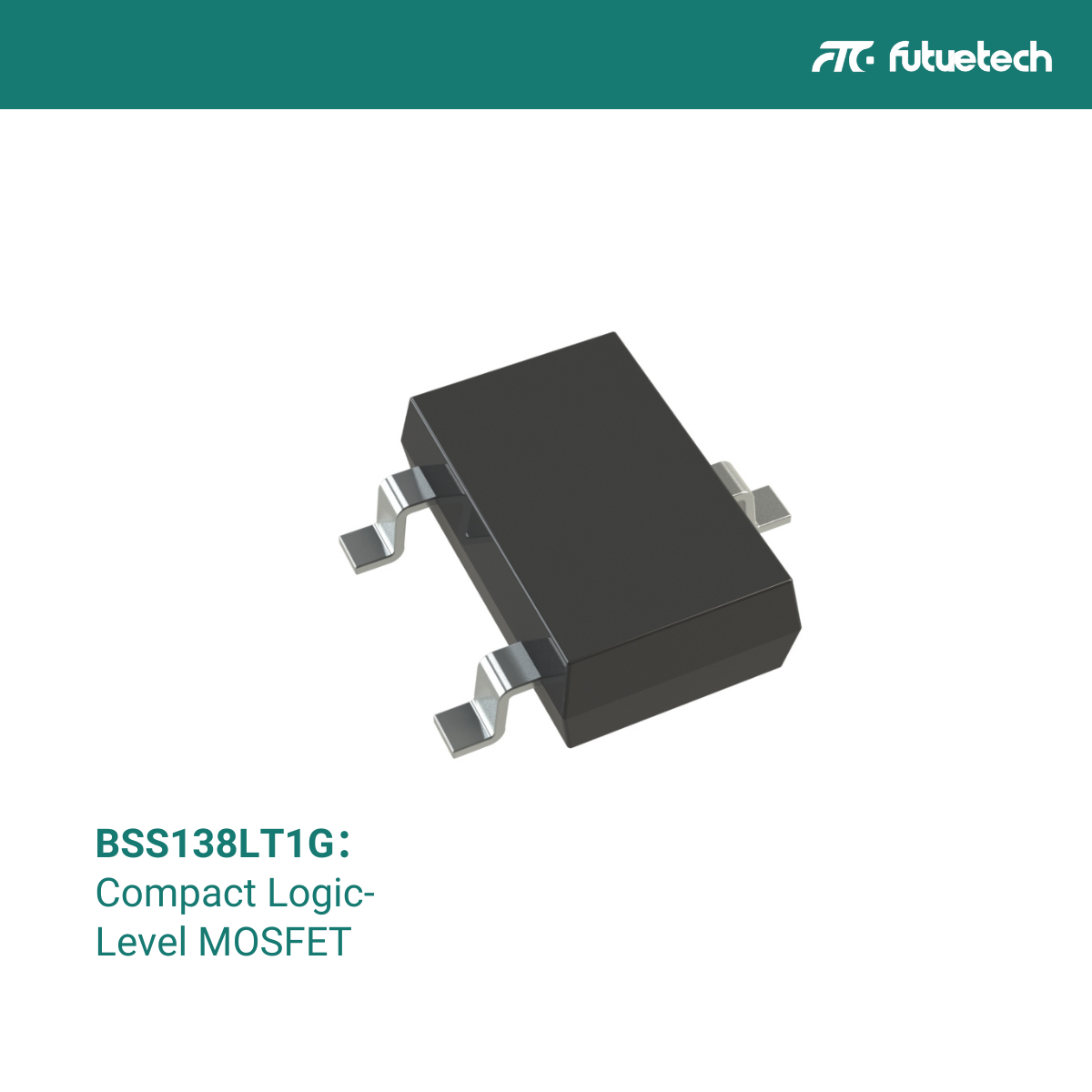

BSS138LT1G ： Компактный мосфет на уровне логики
2025/05/21
Просматривать: 110
А BSS138LT1G от OnSemi является компактным, n-канальный MOSFET уровня логического уровня Предназначен для низковольтных приложений переключения.Заключенный в пакет SOT-23 SOT-23, этот MOSFET идеально подходит для переключения уровня, переключения нагрузки и маршрутизации сигналов в портативной электронике, встроенных системах и промышленных приложениях.
В этой статье содержится всесторонний обзор спецификаций BSS138LT1G, ключевых функций, вариантов использования и рекомендаций по обеспечению поиска для поддержки инженеров и специалистов по закупкам при принятии обоснованных решений.
Обзор
BSS138LT1G изготовлен ONSEMI и другими уполномоченными поставщиками.Он расположен в пакете SOT-23 (TO-236) в отрасли, обеспечивая компактную площадь с высокой эффективностью в цифровом и аналоговом переключении задач.Эта часть соответствует ROHS и широко доступна у авторизованных дистрибьюторов.
Он обычно используется для взаимодействия между контроллерами на уровне логического уровня (такими как 3,3 В) и периферийные устройства более высокого напряжения, а также для вождения нагрузки с низкой стороны и защиты обратной полярности.
Ключевые функции
Тип транзистора:
N-канальный режим режима MOSFET
Максимальные оценки:
Напряжение источника дренажа (VDS): 50 В
Напряжение источника затвора (VGS): ± 20 В
Непрерывный ток дренажа (ID): 220MA @ TA = 25 ° C
Импульсный ток слив (IDM): 800 мА
Рассеяние власти (PD): 225 МВт
Электрические характеристики:
RDS (ON): 3,5 Ом max @ vgs = 2,5 В, id = 100ma
RDS (ON): 2,5 Ом max @ vgs = 4,5 В, id = 100ma
Пороговое напряжение затвора (VGS (TH)): 0,5–1,5 В
Общий заряд затвора (QG): 1,0NC Типичный
Входная емкость (CISS): 50pf типичный
Пакет и монтаж:
Пакет: SOT-23 (поверхностное крепление)
Размеры: ок.2,9 мм × 1,3 мм × 1,1 мм
Конфигурация PIN: 1 - Гейт, 2 - Сорса, 3 -задержка
Диапазон рабочей температуры:
-55 ° C до +150 ° C, что позволяет использовать в требовательных средах
Другие функции:
Быстрое время переключения для эффективного цифрового управления
Привод на уровне логического уровня, совместимый с логикой 1,8 В/2,5 В/3,3 В
Без свинца и ROHS-совместимость
Доступно в ленточной ленте для автоматической сборки
Приложения
BSS138LT1G является широко используемым MOSFET с приложениями в:
Встроенные системы: Сдвиг на уровне логики, расширение GPIO и взаимодействие микроконтроллера
Потребительская электроника: Нагрузочные переключатели для устройств с батарейным питанием, светодиодного вождения
Промышленное управление: Выделение сигнала, ретрансляционные драйверы и защита схемы
Системы связи: Фронт-коммутаторы с низким энергопотреблением и пути управления постоянным током
Закупки и альтернативы
BSS138LT1G доступен у авторизованных дистрибьюторов, включая компоненты Futuretech, Digi-Key, Muser и Arrow.Он поддерживает потребности в массовом производстве и быстром прототипировании.
Альтернативные компоненты с аналогичными спецификациями включают:
2N7002: N-канальный MOSFET с немного более высокими рейтингами напряжения
IRLML6344: низкий RDS (ON) MOSFET для более высокого переключения тока
BS170: вариант сквозного отверстия для аналогичных приложений
Компоненты Futuretech обеспечивают подлинные, прослеживаемые полупроводники, такие как BSS138LT1G и его эквиваленты, с адаптированными возможностями поддержки и глобального источника.
Заключение
BSS138LT1G является надежным N-канальным MOSFET, идеальным для компактных приложений с низким энергопотреблением на уровне логического уровня.Благодаря быстрому переключению, требованиям низкого привода и широкой совместимости, это выбор как для встроенных дизайнеров, так и для инженеров-аппаратных средств.
Как профессиональный дистрибьютор электронных компонентов, Компоненты Futuretech Предлагает BSS138LT1G, а также руководство по источникам, технические идеи и глобальные варианты доставки - поддерживая разработку вашего продукта от концепции до производства.
📩 Нужны BSS138LT1G или аналогичные MOSFET?Свяжитесь с компонентами Futuretech для подробных листов данных, цены и консультаций по проектированию.
Часто задаваемые вопросы
Что такое BSS138LT1G?
BSS138LT1G-это N-канальный MOSFET на уровне логического уровня, используемый в приложениях с низким напряжением, низким уровнем переключения и переключения уровня.Он особенно популярен в форме SOT-23 для компактных макетов печатной платы.
Какое максимальное напряжение и ток для BSS138LT1G?
VDS = 50 В, ID = 220 мА непрерывно, IDM = 800 мА пульсирован.
Какие логические уровни поддерживает BSS138LT1G?
Он поддерживает затворы на уровне логики всего 1,8 В, идеально подходит для современных микроконтроллеров с низким напряжением.
Подходит ли BSS138LT1G для высокоскоростной переключения?
Да.С общим зарядом ворот около 1NC и низкой емкостью, он хорошо работает в высокоскоростных приложениях переключения.
Каковы хорошие альтернативы BSS138LT1G?
Попробуйте 2N7002, IRLML6344 или BS170 в зависимости от ваших потребностей напряжения, тока и упаковки.
