CAT24C256WI-GT3: 256-KB I²C Serial EEPROM для надежных приложений для хранения данных
2025/06/18
Просматривать: 140

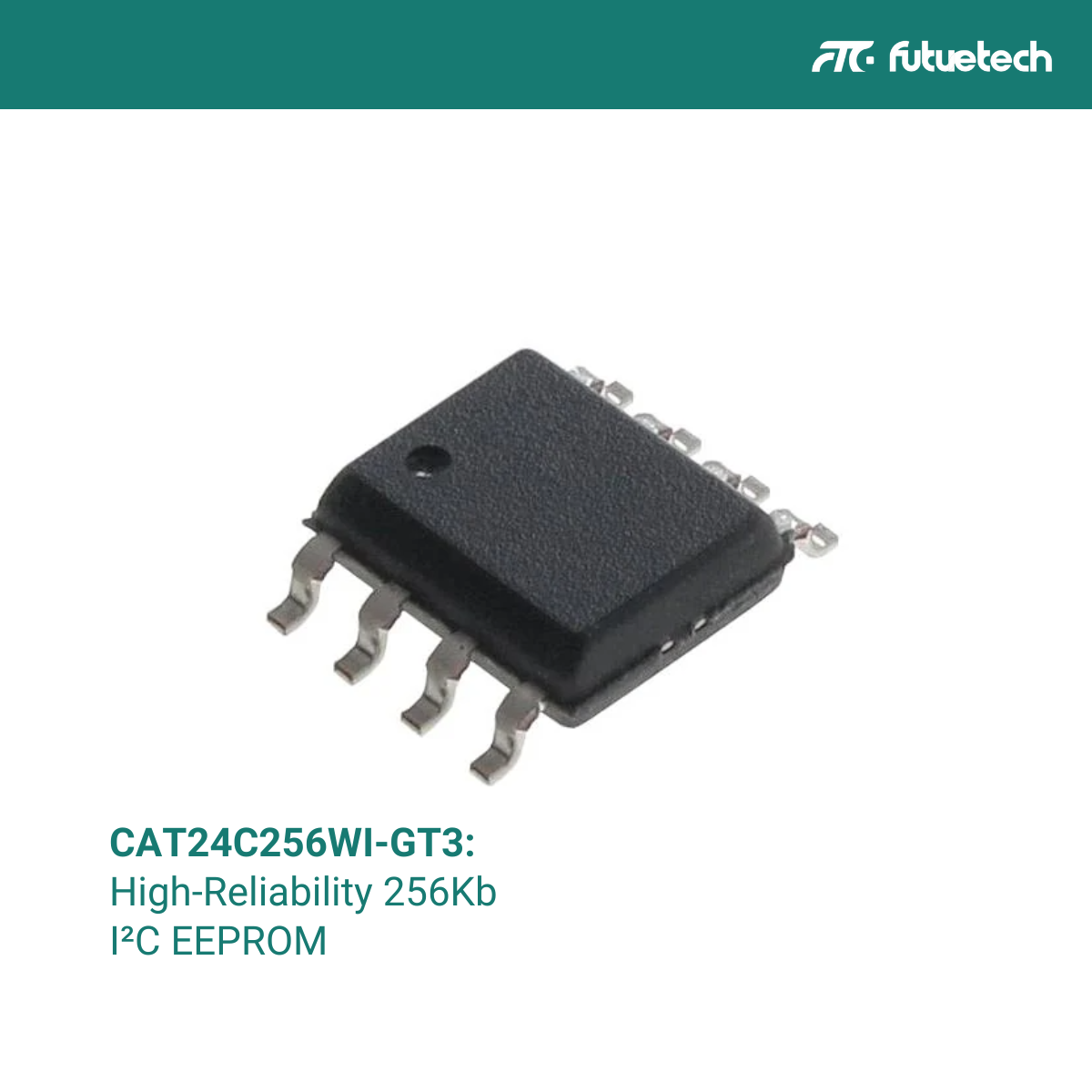

А CAT24C256WI-GT3 от На полупроводнике является а ВысокоэффективностьВ 256-килобит I²C CMOS Serial EEPROM, предназначенный для надежногоВ Нелетущее хранилище данных в широком спектре применений.С его маленьким 8-контактный SOIC PackageВ 1,7 В до 5,5 В рабочего напряжения, и 1 МГц быстрого режима плюс I²C совместимость, это устройство идеально подходит для потребителя Электроника, промышленные системы, медицинские устройства и встроенные приложения требующий стабильная и гибкая память решения.
В этой статье рассматриваются ключевые спецификации CAT24C256WI-GT3, выдающиеся функции, типичные варианты использования и рекомендации по источникам, особенно для инженеров и специалистов по закупкам, ориентируясь на долгосрочные компоненты.
Обзор
CAT24C256WI-GT3 представляет собой чип памяти 256 КБ EEPROM (32KB × 8-бит), который связывается через последовательный интерфейс I²C, поддерживая как стандартные, быстрые, так и быстрые протоколы Plus.Он расположен в пакете SOIC (JEDEC MS-012) с 8 лидами (JEDEC MS-012) с широким диапазоном рабочих температур от -40 ° C до +85 ° C, что делает его подходящим как для коммерческих, так и для промышленных систем.
Эта нелетуальная память оптимизирована для работы с низкой мощностью и высокой выносливости, предлагая 1 миллион циклов программы/стирания и удержания данных более 100 лет.
Ключевые функции
Организация памяти:
Емкость 256 килобитов организована как 32 768 × 8 битов
Интерфейс:
I²C-совместимый (поддерживает 100 кГц, 400 кГц и 1 МГц быстрого режима Plus)
Рабочая диапазон напряжений:
1,7 В до 5,5 В-идеально подходит для систем с низким энергопотреблением и 5 В
Защита от записи:
Аппаратное обеспечение защиты от записи для защиты от случайных записей
Выносливость и удержание:
1 000 000 циклов программы/стирания
Более 100 лет удержание данных
Пакет и размеры:
Пакет: 8-листья SOIC (W)
Размер тела: 5,00 мм × 4,00 мм × 1,75 мм (тип.)
Рабочая температура:
От -40 ° C до +85 ° C.
Другие функции:
Входы триггеров Шмитта для шумового иммунитета
Самоначальный цикл записи с внутренней стирацией/записи (TWR = 5 мс макс)
Byte и Page Write (до 64 байтов на страницу)
ROHS Compliant и Halogen без галогени
Приложения
CAT24C256WI-GT3 широко используется в системах, требующих надежной, перепрограммируемой нелетучих памяти:
Потребительская электроника: хранит настройки конфигурации, калибровочные данные или пользовательские предпочтения в интеллектуальных телевизорах, серийных полях и аудиосистемах
Промышленное управление: сохраняет параметры системы, журналы разломов или идентификатор прошивки в ПЛК, контроллерах двигателей и датчиках
Медицинские устройства: используется в диагностическом оборудовании и портативной медицинской электронике для данных пациента и калибровки устройств
Automotive & Embedded: идеально подходит для памяти ECU, хранения одометра или конфигураций загрузки микроконтроллера
Закупки и альтернативы
CAT24C256WI-GT3 доступен через ведущих авторизованных дистрибьюторов, включая компоненты Futuretech, Mouser Electronics, Digi-Key и Farnell.Эта часть также поддерживается в объеме или упаковке ленты и набора для автоматизированных сборочных линий.
Альтернативные части с аналогичной функциональностью включают:
24LC256 (Микрочип): Совместимый eEPROM с немного разными характеристиками напряжения
AT24C256C (Микрочип/Atmel): PIN-совместимый с аналогичным временем
M24C256 (Stmicroelectronics): Полная совместимость I²C с расширенной выносливостью
Компоненты Futuretech предлагают гибкие варианты поиска, включая глобальную логистику, отслеживаемую документацию по цепочке поставок и профессиональную поддержку клиентов.Мы помогаем инженерам -разработчикам и покупателям смягчить нехватку компонентов при сохранении надежности и соответствия продукции.
Заключение
CAT24C256WI-GT3-это проверенное, отраслевое стандартное решение I²C EEPROM для приложений, требующих сохранения нелетучих данных, быстрой связи и высокой выносливости.Его надежные электрические характеристики и компактный след делают его идеальным для встроенных систем в течение потребительских, промышленных и медицинских секторов.
Компоненты Futuretech поддерживают CAT24C256WI-GT3 и его эквиваленты с аутентичными запасами, техническими таблицами данных и советами по поиску экспертов.Независимо от того, используете ли вы прототипирование или масштабирование производства, мы помогаем обеспечить последовательные стратегии поставки и оптимизированного источника.
📩 Нужны CAT24C256WI-GT3 или совместимые eEPROMS?Свяжитесь с компонентами Futuretech для доступности, перекрестных ссылок и инженерной поддержки.
-
Часто задаваемые вопросы
Что такое CAT24C256WI-GT3?
CAT24C256WI-GT3 представляет собой серийный EEPROM 256-килобит I²C из полупроводника, обычно используемый для надежного хранения данных во встроенной электронике.
Каковы ключевые характеристики?
Емкость: 256 кбит (32K × 8)
I²C Speed: до 1 МГц
Напряжение: 1,7 В - 5,5 В.
Выносливость: 1 миллион циклов
Хранение данных: 100+ лет
Пакет: 8-листья SOIC
Как это используется?
Он идеально подходит для хранения конфигураций, данных калибровки, журналов или идентификационных кодов в потребительских устройствах, промышленных системах и медицинской электронике.
Есть ли эквиваленты?
Да.Популярные совместимые модели включают Microchip 24LC256, ST M24C256 и Atmel AT24C256C.
Где я могу это купить?
Уполномоченные дистрибьюторы, такие как компоненты Futuretech, предлагают подлинные единицы CAT24C256WI-GT3 с полной отслеживаемостью и глобальной доставкой.
