Часто задаваемые вопросы

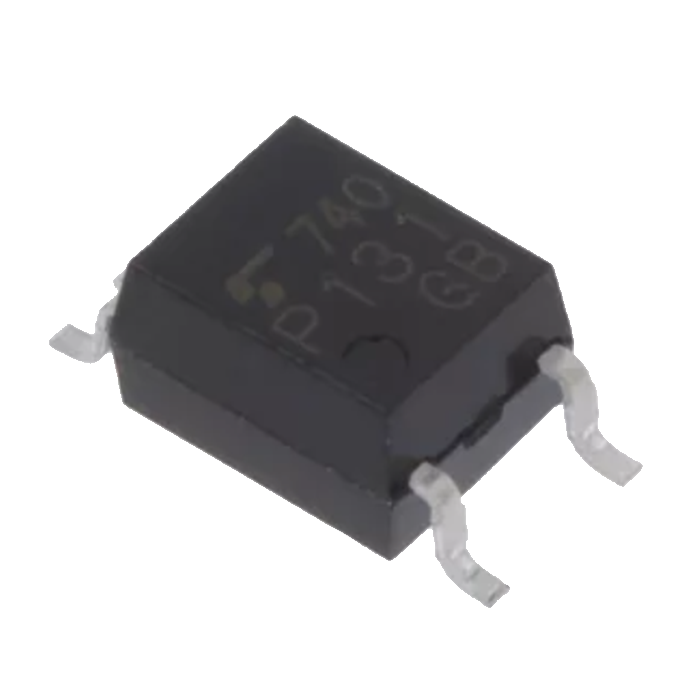

TLP131 (GB-TPL, F) представляет собой высокоскоростный фототранзисторный выходной оптокублер, изготовленный Toshiba.Он предназначен для обеспечения надежной электрической изоляции между входными и выходными целями, что делает его идеальным для использования в промышленной автоматизации, потребительской электронике и системах связи.Это устройство поставляется в компактном 4-контактном пакете SO6 и предлагает высокое напряжение изоляции, быстрой скорости переключения и низкое энергопотребление.
Как работает TLP131 (GB-TPL, F)?
Как работает TLP131 (GB-TPL, F)?
TLP131 (GB-TPL, F) работает путем преобразования электрических входных сигналов в оптические сигналы с использованием инфракрасного светодиода.Свет передается по изоляционному слою и обнаруживается фототранзистором на выходной стороне.Этот механизм гарантирует гальваническую выделение между контрольными и нагрузками, повышая безопасность системы и уменьшая интерференцию электрического шума.
Сколько контактов имеет TLP131 (GB-TPL, F) и каковы функции конфигурации распиновки?
Сколько контактов имеет TLP131 (GB-TPL, F) и каковы функции конфигурации распиновки?
TLP131 (GB-TPL, F) поставляется в 4-контактном пакете SO6.Функции PIN являются следующими:
PIN 1: анод (входная сторона, светодиодная положительная)
Вывод 2: катод (входная сторона, светодиодный отрицательный)
Пестонал 3: эмиттер (выходная сторона, фототрансистор)
Пестонал 4: Коллекционер (выходная сторона, фототрансистор)
Каковы плюсы и минусы TLP131 (GB-TPL, F)?
Плюсы:
Высокое напряжение изоляции: обеспечивает выделение до 3750 VRMS между входом и выходом
Быстрая скорость переключения: подходит для высокоскоростной передачи сигнала
Компактный форм -фактор: легко интегрировать в плотные макеты печатной платы
Низкое энергопотребление: идеально подходит для чувствительных к электроэнергии применения
Широкий диапазон приложений: обычно используется в расходных материалах, инверторах и сигнальных интерфейсах
Минусы:
Выход фототранзистора: не подходит для непосредственного переключения высокого тока
Однонаправленный поток сигнала: может переносить только сигналы от ввода на вывод, а не двунаправленный
Есть ли какие-либо эквиваленты/альтернативы TLP131 (GB-TPL, F) для рекомендации?
PIN 1: анод (входная сторона, светодиодная положительная)
Вывод 2: катод (входная сторона, светодиодный отрицательный)
Пестонал 3: эмиттер (выходная сторона, фототрансистор)
Пестонал 4: Коллекционер (выходная сторона, фототрансистор)
Каковы плюсы и минусы TLP131 (GB-TPL, F)?
Плюсы:
Высокое напряжение изоляции: обеспечивает выделение до 3750 VRMS между входом и выходом
Быстрая скорость переключения: подходит для высокоскоростной передачи сигнала
Компактный форм -фактор: легко интегрировать в плотные макеты печатной платы
Низкое энергопотребление: идеально подходит для чувствительных к электроэнергии применения
Широкий диапазон приложений: обычно используется в расходных материалах, инверторах и сигнальных интерфейсах
Минусы:
Выход фототранзистора: не подходит для непосредственного переключения высокого тока
Однонаправленный поток сигнала: может переносить только сигналы от ввода на вывод, а не двунаправленный
Есть ли какие-либо эквиваленты/альтернативы TLP131 (GB-TPL, F) для рекомендации?
Да.Эквивалентные Optocouplers включают серию PC817 от Sharp, 4N35 от Vishay и H11L1 из On Semiconductor.Для приложений с более высокоскоростной или цифровой выводом могут быть рассмотрены альтернативы, такие как TLP2361 или ACPL-060L.
