А FT4232HL-REEL к FTDI очень интегрированный USB-TO Serial Bridge IC предназначен для требовательного Приложения для передачи данныхПолемС участием Четыре независимых канала UART или MPSSE, устройство поддерживает USB 2.0 HI-скорость общение и идеально подходит для приложений в Промышленное управление, инструменты, встроенные системы, и USB-to-JTAG/SPI/I²C BridgingПолем
В этой статье представлен подробный обзор FT4232HL-REEL, освещающий Технические характеристики, функции, сценарии использования и рекомендации по источникамПолемОн предназначен для того, чтобы руководить инженерами и специалистами по закупкам в оценке этой части для их проектирования системы.
Обзор

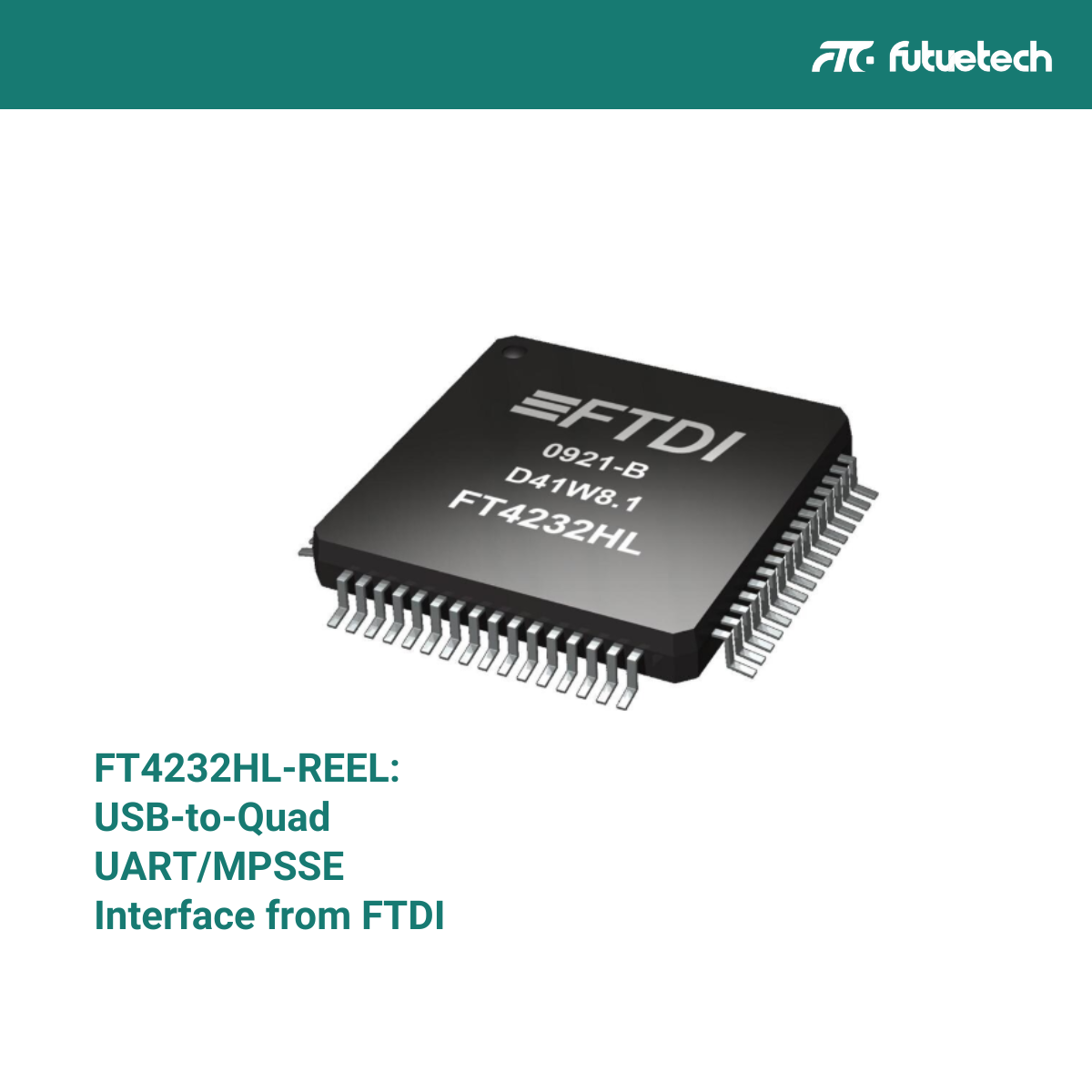

Произведенный Future Technology Devices International (FTDI), FT4232HL-REEL представляет собой высокоскоростный интерфейс USB 2.0, размещенный в 64-контактном пакете LQFP.Устройство предлагает четыре индивидуально настраиваемые последовательные каналы, два из которых могут функционировать как двигатели MPSSE для таких протоколов, как JTAG, I²C или SPI.
IC идеально подходит для высококачественных многоканальных USB-приложений USB-приложений и представляет собой ROHS-совместимость, без свинца и доступна в упаковке ленточной ленточной ленты для автоматизированных сборочных линий.
Ключевые функции
Тип интерфейса:
USB 2.0 HI-скорость до 4-канального интерфейса UART/MPSSE
Рабочее напряжение:
Ядро: 1,8 В.
Ввод/вывод: от 1,8 В до 3,3 В (толерантный 5 В)
Скорость передачи данных:
До 12 Мбит / с для каждого канала UART
Показатели передачи данных USB до 480 Мбит / с
Конфигурация канала:
4 независимых канала UART
Канал A и B настраиваются как MPSSE (для JTAG, SPI, I²C)
Настраиваемая для работы RS232, RS422 или RS485 (требуется внешний уровень уровня)
Интерфейс eeprom:
Поддерживает встроенное хранилище конфигурации через внешний EEPROM
Встроенные функции:
Интегрированный +1,8 В LDO регулятор
Резисторы с USB-прерыванием на чипе
Полностью интегрированный USB -трансивер
Обнаружение зарядного устройства аккумулятора
Соответствие USB:
USB 2.0 Compliant (полная скорость и высокоскоростная поддержка)
USB приостановка/выявление резюме и управление питанием
Автобусные или самостоятельные конфигурации
Пакет и монтаж:
Пакет: 64-контактный LQFP
Размеры: ок.10 мм × 10 мм × 1,4 мм
Диапазон рабочей температуры: от -40 ° C до +85 ° C (промышленная оценка)
Сертификаты и соответствие:
ROHS-совместимость
Достичь совместимости
Предоставленные FTDI-сертифицированные драйверы WHQL для Windows, MacOS и Linux
Приложения
FT4232HL-REEL позволяет подключение к мульти-интерфейсу в различных встроенных и промышленных системах:
Промышленный контроль:
Идеально подходит для подключения нескольких последовательных устройств к PLC с поддержкой USB и терминалов управления.
Встроенные системы:
Используется в платах по разработке и встроенным контроллерам для отладки и общения.
Объединенные шлюзы:
Поддерживает USB в серийный преобразование для маршрутизаторов, модемов и интеллектуальных счетчиков.
Программисты и отлаживатели:
Каналы A и B в качестве MPSSE позволяют внедрить JTAG, SPI и I²C для целей программирования и отладки.
USB многоканальные мосты:
Предоставляет разработчикам несколько каналов UART для быстрого сбора данных и управления устройствами.
Закупки и эквивалентные детали
FT4232HL-REEL широко снабжен компонентами Futuretech, Digi-Key, Muser и другими уполномоченными дистрибьюторами.Доступная в упаковке ленточной ленты и набора, она идеально подходит как для прототипов, так и для полномасштабного производства.
Альтернативные модели:
FT2232HL: Двойной версию FT4232HL, полезная, когда необходимы только два интерфейса.
CP2108 (Silicon Labs): 4-канальный мост USB-UART с различной архитектурой водителя
TUSB2046B (Texas Instruments): контроллер USB Hub;используется в сочетании с последовательными мостами для многопортовых конструкций
Компоненты Futuretech предлагают прослеживаемые и подлинные детали FT4232HL-REEL с технической поддержкой и гибкостью для поиска для выполнения ваших разработок и производственных сроков.
Заключение
FT4232HL-REEL является мощным, универсальным решением для мостиков USB-серии, особенно в средах, требующих нескольких каналов связи.Его интерфейс USB 2.0 Hi-скорость, двигатель MPSSE и настраиваемые уровни напряжения ввода-вывода делают его лучшим выбором для встроенных дизайнеров и инженеров систем.
Компоненты Futuretech обеспечивают постоянное качество поставки и надежного качества для FT4232HL-REEL и его эквивалентов.Благодаря быстрой доставке, профессиональным источникам и техническим руководствам мы помогаем вашим идеям перейти от прототипа до производства.
📩 Ищете FT4232HL-REEL или связанный USB-интерфейс ICS?Свяжитесь с компонентами Futuretech для листов данных, альтернатив и решений закупок, адаптированных к вашему приложению.
——
Часто задаваемые вопросы
Что такое ft4232hl-reel?
Это четырехканальный USB-серийный/MPSSE IC от FTDI, используемый для взаимодействия USB в встроенных и промышленных проектах.Он поддерживает протоколы UART, JTAG, SPI и I²C.
В чем разница между FT4232HL и FT4232HL-REEL?
FT4232HL относится к базовой IC;«-Reel» указывает, что он поставляется в упаковке ленты и набора, подходящей для автоматизированного производства SMT.
Могу ли я использовать все 4 канала в качестве UART?
Да.Все четыре канала могут функционировать как UARTS.Кроме того, каналы A и B могут быть настроены как MPSSE для SPI, I²C или JTAG.
Какие драйверы доступны для FT4232HL?
FTDI предоставляет сертифицированные драйверы для Windows, Linux и MacOS.Чип также может работать в режиме D2XX для прямого доступа или режима VCP (виртуальный COM).
Какая хорошая альтернатива FT4232HL?
Альтернативы включают FT2232HL (двойной канал), CP2108 (Silicon Labs) или реализацию нескольких чипов FT232RL для независимых одноканальных UARTS.
