А GCM155C71A105KE38D является а Многослойный керамический конденсатор (MLCC) производится Мурата, разработан для Общий назначение и приложения с высокой надежностью требует компактного размер, стабильная емкость и высокотемпературная производительностьПолемВ рамках серии GCM Murata этот компонент функционирует Качество автомобильного класса и широко используется в Схемы управления питанием, фильтрация, развязка и подавление шумаПолем
В этой статье представлен подробный технический обзор спецификаций GCM155C71A105KE38D, ключевых функций, областей применения и предложений по источникам, помогая инженерам и специалистам по закупкам оценить его пригодность в современных электронных системах.
Обзор

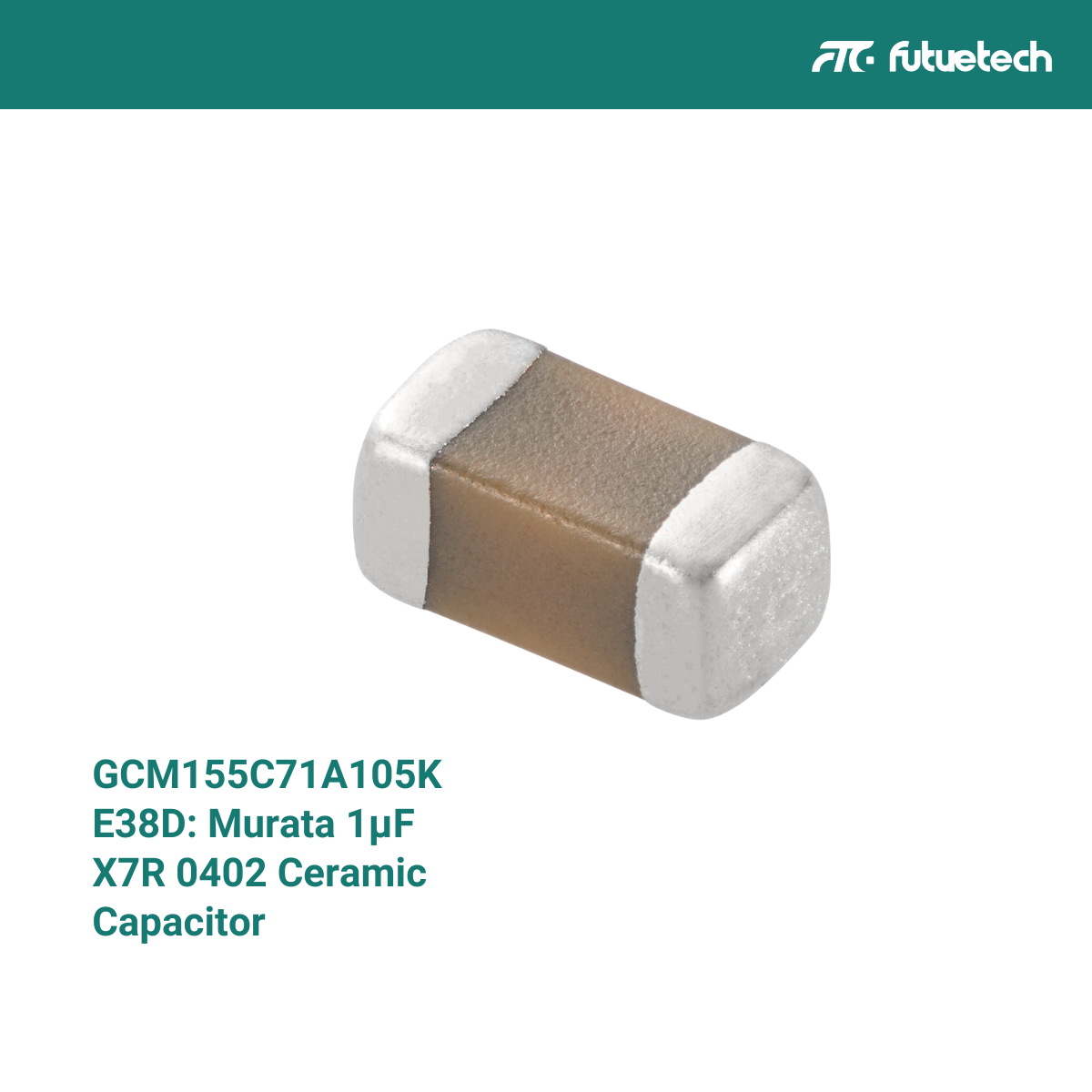

GCM155C71A105KE38D представляет собой керамический конденсатор 1 мкф ± 10% (толерантность к K) с диэлектриком X7R.Он расположен в пакете поверхностного монтажа 0402 (1005) и предназначен для соответствия стандартам AEC-Q200, что делает его идеальным для автомобильных и промышленных применений.
Его компактный форм -фактор и стабильность температуры делают его очень подходящим для использования в густонаселенных печатных платах, особенно там, где надежность и тепловая выносливость имеют решающее значение.
Ключевые спецификации
Емкость:
1 мкф (1 000 000 пФ)
Диэлектрический тип:
X7R (температурный коэффициент: ± 15% от -55 ° C до +125 ° C)
Оцененное напряжение:
10 В.
Терпимость:
± 10% (k)
Пакет/корпус:
0402 (1,0 мм х 0,5 мм х 0,5 мм типично)
Диапазон рабочей температуры:
-55 ° C до +125 ° C.
Сопротивление изоляции:
≥10 ГОм или 500 МОм · мкф (в зависимости от того, что меньше)
Коэффициент рассеяния:
≤ 5,0% при 1 кГц, 1,0 В
Монтажный тип:
Технология поверхностного крепления (SMT)
Другие функции:
Автомобильный класс, AEC-Q200 квалифицирован
Высокая емкость в ультракомпактной упаковке
Rohs и достичь совместимости
Без галогенов и без свинца
Подходит для пайки для переиз.
Приложения
Керамический конденсатор GCM155C71A105KE38D очень универсален и обычно используется в следующих приложениях:
Автомобильная электроника:
Используется в ECU, ADA, информационно -развлекательную и осветительную систему из -за высокой надежности и термической выносливости.
Фильтрация источника питания:
Идеально подходит для развязки шума и сглаживания направлений питания в преобразователях DC-DC и регуляторах LDO.
Потребительская электроника:
Интегрируется в смартфоны, планшеты и носимые устройства, где PCB Real Estate ограничена.
Промышленное управление:
Обеспечивает стабильную работу в суровых условиях, таких как системы автоматизации заводов и контроллеры двигателей.
Телекоммуникационные устройства:
Используется для обхода RF, развязки и подавления EMI в сетевой инфраструктуре.
Закупки и альтернативные варианты
GCM155C71A105KE38D доступен у ведущих авторизованных дистрибьюторов, таких как компоненты Futuretech, Digi-Key, Mouser и Avnet.Для клиентов, нуждающихся в дополнительной гибкости источника или оптимизации бом, компоненты Futuretech предлагает:
Доступность акций в реальном времени
Проверенный альтернативный источник (эквивалентный MLCC)
Пакетная прослеживаемость и сертификаты, совместимые с автомобилем
Быстрая глобальная доставка и индивидуальные услуги набора
Альтернативные номера деталей:
TDK C1005X7R1A105K050BC: Подобный рейтинг с надежностью TDK надежности
Samsung CL05A105KA5NNNC: Замена падения с одинаковыми спецификациями
Ягео CC0402KRX7R7BB105: Альтернатива, ориентированная на стоимость, для чувствительных к затратам приложений
Заключение
Murata GCM155C71A105KE38D обеспечивает исключительные характеристики в компактных конструкциях высокой плотности, где термическая стабильность и надежность имеют решающее значение.Его автомобильное соблюдение, X7R Dielectric и 0402, делают его надежным выбором конденсаторов в разных отраслях, от автомобильной до потребительской электроники.
Компоненты Futuretech обеспечивают подлинные компоненты MURATA, такие как GCM155C71A105KE38D с полным соответствием и глобальной поддержкой.Независимо от того, проектируете ли вы для точности, производительности или долгосрочной стабильности источника, наша команда экспертов может помочь вам оптимизировать выбор компонентов и обеспечить непрерывное снабжение.
📩 Ищете GCM155C71A105KE38D или эквивалентный MLCC?Свяжитесь с компонентами Futuretech для адаптированных стратегий поставки, листов данных и инженерной поддержки.
——
Часто задаваемые вопросы
Что такое GCM155C71A105KE38D?
Это керамический конденсатор 1 мкф, 10 В, ± 10% допусков X7R в компактном пакете SMD 0402, изготовленном Murata для общего и автомобильного использования.
Какова рабочая температура GCM155C71A105KE38D?
Он работает от -55 ° C до +125 ° C, подходящий для суровой промышленной и автомобильной среды.
Это конденсатор автомобильный класс?
Да, он соответствует стандартам AEC-Q200, квалифицируя его для высокозабибилентного автомобильного использования.
Каковы основные преимущества этого компонента?
Высокая емкость в ультра-мрачном форм-факторе
Стабильность X7R по широким температурам
AEC-Q200 квалифицированный и ROHS-совместимый
Широко поддерживается крупными производителями и дистрибьюторами
Есть ли совместимые альтернативы?
Да.Эквивалентные конденсаторы включают опции от TDK (C1005X7R1A105K050BC), SAMSUNG (CL05A105KA5NNC) и Yageo (CC0402KRX7R7BB105), все это представляет аналогичные характеристики в размере 0402.
